الیاف بتن کفسازی

الیاف بتن کفسازی چیست؟

منظور از الیاف بتن کفسازی، الیاف کوتاه و مجزایی است که پیش از بتن‌ریزی یا در زمان ساخت بتن به مخلوط اضافه می‌شوند تا عملکرد بتن را در برابر ترک و بارهای پس از ترک‌خوردگی بهبود دهند. این الیاف می‌توانند از جنس فولاد، پلی‌پروپیلن و سایر پلیمرهای مهندسی‌شده باشند.

عملکرد الیاف با آرماتور معمولی کاملاً یکسان نیست. در بتن مسلح سنتی، میلگردها در محل و جهت مشخص قرار می‌گیرند، در حالی که الیاف به‌صورت پراکنده در حجم بتن توزیع می‌شوند. به همین دلیل، الیاف می‌توانند کنترل ترک‌های تصادفی و ریزترک‌های متعدد را در نقاط مختلف دال بهبود دهند.

در کف‌های روی زمین، کاربرد الیاف می‌تواند از کنترل ترک‌های پلاستیک در ساعات اولیه تا افزایش مقاومت باقیمانده پس از ترک‌خوردگی در بتن سخت‌شده متغیر باشد. ACI 360R نیز استفاده از الیاف فولادی و الیاف مصنوعی را به‌عنوان یکی از روش‌های طراحی و اجرای دال‌های روی زمین، به‌ویژه کف‌های صنعتی، مورد بررسی قرار می‌دهد.

چرا در کفسازی از الیاف بتن استفاده می‌شود؟

بتن ماده‌ای با مقاومت فشاری بالا اما مقاومت کششی نسبتاً محدود است. به همین دلیل، تغییرات حجم ناشی از جمع‌شدگی، تغییرات دما، خشک‌شدن، نشست‌های موضعی یا اعمال بار می‌تواند منجر به ایجاد ترک شود. الیاف با پل‌زدن روی ترک‌ها، بازشدگی ترک را محدود کرده و در برخی سیستم‌ها ظرفیت تحمل بار پس از ترک را افزایش می‌دهند.

این موضوع در کف‌های صنعتی اهمیت بیشتری دارد؛ زیرا یک کف صنعتی علاوه بر بارهای استاتیکی، ممکن است تحت بار چرخ لیفتراک، چرخ خودرو، قفسه‌بندی سنگین، بارهای ضربه‌ای و بارهای متمرکز قرار گیرد.

انواع الیاف مورد استفاده در کفسازی

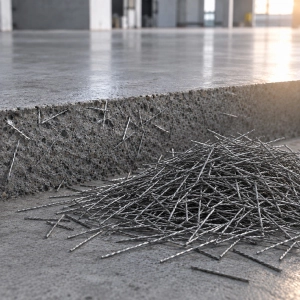

1. الیاف فولادی

الیاف فولادی یکی از رایج‌ترین گزینه‌ها برای کف‌های صنعتی و پروژه‌هایی هستند که افزایش مقاومت پس از ترک‌خوردگی و ظرفیت تحمل بار مورد توجه است. این الیاف می‌توانند به صورت صاف یا تغییرشکل‌یافته، با روش‌های مختلف تولید شوند و شکل و نسبت ظاهری آن‌ها بر عملکردشان تأثیر مستقیم دارد. استاندارد EN 14889-1 الزامات الیاف فولادی مورد استفاده در بتن، ملات و گروت را پوشش می‌دهد و کاربرد آن را برای کف‌ها نیز در دامنه خود قرار داده است.

الیاف فولادی همچنین می‌توانند مطابق ASTM A820/A820M مشخص شوند. این استاندارد انواع الیاف فولادی و الزامات مرتبط با ابعاد، تلرانس‌ها و خواص مکانیکی آن‌ها را پوشش می‌دهد.

2. الیاف میکروسنتتیک

الیاف میکروسنتتیک، مانند الیاف پلی‌پروپیلن با ابعاد بسیار کوچک، بیشتر برای کنترل ترک‌های ناشی از جمع‌شدگی پلاستیک و بهبود عملکرد بتن در سنین اولیه مورد استفاده قرار می‌گیرند. این الیاف معمولاً به مقدار کمی به بتن اضافه می‌شوند.

ACI 360R برای الیاف میکروسنتتیک، بازه‌ای حدود 0.05 تا 0.20 درصد حجمی را برای کاربردهای معمول کنترل ترک پیشنهاد می‌کند که تقریباً معادل 0.44 تا 1.8 کیلوگرم بر مترمکعب است.

3. الیاف ماکروسنتتیک

الیاف ماکروسنتتیک نسبت به الیاف میکروسنتتیک بزرگ‌تر هستند و می‌توانند علاوه بر کنترل ترک، در افزایش مقاومت باقیمانده و چقرمگی بتن نقش داشته باشند. به همین دلیل در برخی کف‌های صنعتی می‌توانند جایگزین یا بخشی از سیستم مسلح‌کننده مورد استفاده در طراحی باشند؛ البته فقط در صورتی که این موضوع در طراحی سازه‌ای پروژه محاسبه و تأیید شده باشد.

ACI 360R برای ماکروسنتتیک‌ها بازه تقریبی 0.20 تا 1.0 درصد حجمی را بیان می‌کند که حدود 1.8 تا 8.9 کیلوگرم بر مترمکعب است. مقدار واقعی باید بر اساس نوع محصول و عملکرد مورد نیاز پروژه تعیین شود.

الیاف فولادی یا پلیمری؛ کدام مناسب‌تر است؟

پاسخ به این سؤال به نوع کف و معیار طراحی بستگی دارد. برای کنترل ترک‌های اولیه و جمع‌شدگی پلاستیک، الیاف میکروسنتتیک معمولاً گزینه مناسبی هستند. برای افزایش عملکرد پس از ترک و تحمل بار در کف‌های صنعتی، الیاف فولادی یا ماکروسنتتیک سازه‌ای می‌توانند مناسب‌تر باشند.

مزایای الیاف بتن در کفسازی

• کاهش و کنترل ترک‌های پراکنده: الیاف در نقاط مختلف بتن توزیع می‌شوند و با ایجاد پل روی ترک‌ها از بازشدگی سریع آن‌ها جلوگیری می‌کنند.
• افزایش چقرمگی: در الیاف مناسب سازه‌ای، پس از ایجاد ترک نیز بخشی از ظرفیت تحمل بار حفظ می‌شود.
• بهبود رفتار ضربه‌ای: در برابر ضربه و بارگذاری‌های تکراری، بتن الیافی می‌تواند عملکرد مطلوب‌تری نسبت به بتن ساده داشته باشد.
• کاهش احتمال گسترش ریزترک‌ها: شبکه الیاف می‌تواند مسیر گسترش ترک را پیچیده‌تر کند.
• افزایش دوام عملکردی کف: کاهش بازشدگی ترک می‌تواند به محدود شدن نفوذ آب و عوامل مهاجم از مسیر ترک کمک کند.
• سهولت در برخی روش‌های اجرایی: در سیستم‌های طراحی‌شده مناسب، استفاده از الیاف می‌تواند مقدار بخشی از مش یا آرماتور کنترل ترک را کاهش دهد یا حذف کند؛ اما این موضوع باید در محاسبات پروژه تأیید شود.
• توزیع سه‌بعدی مسلح‌کننده: برخلاف میلگردی که در لایه مشخصی قرار می‌گیرد، الیاف در حجم بتن توزیع می‌شوند.
• کاهش عملیات نصب مش: در پروژه‌هایی که سیستم FRC جایگزین مش طراحی شده است، بخشی از عملیات حمل، برش، چیدمان و نگهداری مش حذف می‌شود.

البته الیاف به این معنا نیستند که بتن کاملاً بدون ترک خواهد بود. ACI 360R تصریح می‌کند که حتی با طراحی و اجرای مناسب، انتظار کف کاملاً بدون ترک و بدون جمع‌شدگی/تاب‌برداشت واقع‌بینانه نیست.

میزان مصرف تقریبی الیاف در کفسازی

مهم‌ترین نکته این است که میزان مصرف الیاف یک عدد ثابت برای تمام پروژه‌ها نیست. مقدار مصرف باید بر اساس نوع الیاف، عملکرد مورد انتظار، ضخامت دال، بارگذاری، مقاومت بتن، شرایط بستر و درزها و مدل طراحی تعیین شود.

محدوده تقریبی برای الیاف میکروسنتتیک

برای کنترل ترک‌های پلاستیک، مقدارهای تقریبی حدود 0.4 تا 1.8 کیلوگرم در مترمکعب قابل مشاهده است؛ ACI 360R بازه 0.44 تا 1.8 kg/m³ را برای میکروسنتتیک‌ها ذکر می‌کند.

محدوده تقریبی برای الیاف ماکروسنتتیک

برای الیاف ماکروسنتتیک سازه‌ای، بازه حدود 1.8 تا 8.9 کیلوگرم در مترمکعب متناظر با 0.20 تا 1 درصد حجمی در ACI 360R ذکر شده است. با این حال، این بازه به هیچ عنوان نباید به عنوان نسخه عمومی برای تمام کف‌های صنعتی در نظر گرفته شود.

محدوده تقریبی برای الیاف فولادی

در مثال‌های طراحی دال روی زمین در ACI 360R، غلظت‌های حدود 20 تا 36 کیلوگرم الیاف فولادی در مترمکعب برای کاربردهای مختلف گزارش شده‌اند و در یک مثال طراحی، مقدار 25 تا 35 kg/m³ برای رسیدن به مقاومت باقیمانده مورد نظر به کار رفته است. این مقادیر صرفاً نمونه‌های طراحی هستند و نباید بدون طراحی به تمام پروژه‌ها تعمیم داده شوند.

جدول تقریبی میزان مصرف الیاف بتن در کفسازی

توجه: بازه‌های بالا برای برآورد اولیه هستند، نه دستور مصرف اجرایی. مقدار نهایی باید از روی مشخصات فنی محصول و طراحی مهندسی پروژه تعیین شود.

آیا مقدار مصرف الیاف را می‌توان بدون طراحی تعیین کرد؟

برای یک کف ساده با هدف صرفاً کنترل ترک پلاستیک، ممکن است مقدار مصرف بر اساس دیتاشیت محصول و تجربه اجرایی تعیین شود. اما زمانی که الیاف قرار است در ظرفیت باربری یا طراحی کف نقش سازه‌ای داشته باشند، تعیین مقدار مصرف صرفاً بر اساس «کیلوگرم بر مترمکعب» رویکرد مناسبی نیست.

در این حالت باید مواردی مانند مقاومت فشاری بتن، مقاومت خمشی، بار چرخ، بار متمرکز، فاصله درزها، ضخامت دال، مشخصات بستر، نوع الیاف، نسبت ظاهری، مقاومت باقیمانده پس از ترک و نتایج آزمایش بتن الیافی بررسی شوند.

ASTM C1116/C1116M-23 مشخصات کلی بتن مسلح به الیاف را پوشش می‌دهد و بتن الیافی را بر اساس نوع الیاف در گروه‌هایی مانند فولادی، شیشه‌ای، مصنوعی و طبیعی طبقه‌بندی می‌کند. این استاندارد همچنین الزامات مرتبط با یکنواختی اختلاط، کارایی و هوای بتن را مورد توجه قرار می‌دهد.

استانداردهای مهم الیاف بتن و کفسازی

ASTM C1116/C1116M

این استاندارد با عنوان Standard Specification for Fiber-Reinforced Concrete مشخصات بتن مسلح به الیاف را پوشش می‌دهد و برای بتن الیافی تحویلی با الیاف یکنواخت مخلوط‌شده کاربرد دارد. نسخه فعلی فهرست‌شده توسط ASTM، C1116/C1116M-23 است.

ASTM A820/A820M

استاندارد ASTM A820/A820M به الزامات الیاف فولادی مورد استفاده در بتن مسلح به الیاف می‌پردازد و مواردی مانند انواع الیاف، ابعاد، تلرانس‌ها و خواص مکانیکی را پوشش می‌دهد. نسخه A820/A820M-22 در منابع ASTM به عنوان نسخه فعال فهرست شده است.

EN 14889-1

EN 14889-1:2006 الزامات الیاف فولادی برای کاربردهای سازه‌ای و غیرسازه‌ای در بتن، ملات و گروت را مشخص می‌کند و کف‌ها نیز در دامنه کاربرد آن قرار دارند.

EN 14889-2

EN 14889-2 مربوط به الیاف پلیمری است و استفاده سازه‌ای و غیرسازه‌ای از الیاف پلیمر در بتن، ملات و گروت را پوشش می‌دهد. دامنه کاربرد آن شامل کف، بتن درجا، بتن پیش‌ساخته، تعمیرات و بتن پاششی نیز می‌شود.

EN 14651

EN 14651 یک روش آزمون مهم برای تعیین مقاومت کششی خمشی و مقاومت کششی خمشی باقیمانده بتن دارای الیاف فلزی است. این آزمایش از نظر طراحی کف‌های الیافی اهمیت زیادی دارد، زیرا صرفاً مقاومت فشاری بتن برای قضاوت درباره عملکرد الیاف کافی نیست.

ACI 360R

ACI 360R راهنمای طراحی دال‌های روی زمین است و فصل مشخصی را به بتن مسلح به الیاف و کاربرد الیاف فولادی و مصنوعی در کف‌های روی زمین اختصاص می‌دهد. این راهنما به مواردی مانند بارگذاری، ضخامت، درزها، جمع‌شدگی، تاب‌برداشت و روش‌های طراحی کف نیز توجه می‌کند.

نحوه استفاده و اجرای الیاف در کف بتنی

1. انتخاب الیاف

در اولین مرحله باید نوع الیاف بر اساس هدف پروژه انتخاب شود. برای کنترل ترک پلاستیک، الیاف میکروسنتتیک می‌توانند مناسب باشند؛ برای مقاومت پس از ترک در کف‌های صنعتی، الیاف فولادی یا ماکروسنتتیک سازه‌ای معمولاً مورد بررسی قرار می‌گیرند.

2. کنترل طرح اختلاط بتن

اضافه کردن الیاف ممکن است روانی و رفتار بتن تازه را تغییر دهد. بنابراین نباید برای جبران کاهش اسلامپ، بدون کنترل مهندسی آب اضافی به بتن اضافه شود. در بسیاری از پروژه‌ها تنظیم طرح اختلاط یا استفاده صحیح از روان‌کننده و فوق‌روان‌کننده ضروری است.

3. نحوه اضافه کردن الیاف

روش افزودن بسته به نوع محصول و کارخانه بتن می‌تواند متفاوت باشد. الیاف باید به شکلی وارد مخلوط شوند که توزیع یکنواخت ایجاد شود و از تشکیل Fiber Ball یا گلوله‌های الیافی جلوگیری شود.

ASTM C1116 نیز بر یکنواخت بودن اختلاط و نبود گلوله‌های الیافی در بتن تحویلی تأکید دارد.

4. بتن‌ریزی و تسطیح

پس از اختلاط مناسب، بتن باید مانند یک سیستم کف صنعتی استاندارد بتن‌ریزی، ویبره یا تراکم و تسطیح شود. استفاده از الیاف جایگزین تراکم مناسب، پرداخت صحیح، عمل‌آوری مناسب و اجرای صحیح درزها نیست.

5. پرداخت سطح

نوع الیاف، مقدار مصرف و نحوه قرارگیری آن‌ها می‌تواند روی رفتار سطح هنگام ماله‌کشی تأثیر بگذارد. در کف‌های صنعتی حساس، روش پرداخت باید پیش از اجرای کامل در یک قطعه آزمایشی کنترل شود.

6. عمل‌آوری

بتن الیافی نیز به عمل‌آوری صحیح نیاز دارد. استفاده از الیاف به معنای حذف نیاز به کیورینگ نیست. تبخیر سریع آب از سطح بتن می‌تواند ترک‌های ناشی از جمع‌شدگی پلاستیک را افزایش دهد.

7. اجرای درزها

یکی از اشتباهات رایج این است که تصور کنیم استفاده از الیاف باعث حذف کامل درزهای کف می‌شود. درزها همچنان بخشی از طراحی کف هستند و محل و فاصله آن‌ها باید بر اساس هندسه کف، ضخامت دال، شرایط محیطی و طراحی پروژه تعیین شود.

مثال اجرایی کفسازی صنعتی

فرض کنید یک سالن صنعتی با کف بتنی به مساحت 2000 مترمربع داریم. ضخامت دال 15 سانتی‌متر و هدف پروژه، کنترل ترک و تحمل عبور مداوم لیفتراک و بارهای صنعتی متوسط است.

حجم بتن مورد نیاز در حالت ساده:

2000 × 0.15 = 300 m³

فرض کنیم پس از بررسی مهندس طراح، برای یک سیستم مشخص الیاف فولادی، مقدار اولیه 25 kg/m³ انتخاب و سپس با آزمون یا طراحی نهایی تأیید شود.

مقدار کل الیاف:

300 × 25 = 7500 kg

بنابراین در این مثال حدود 7.5 تن الیاف فولادی مورد نیاز خواهد بود.

این مثال تنها برای نشان دادن نحوه محاسبه مقدار کل مصرف است و مقدار 25 کیلوگرم در مترمکعب را نباید برای پروژه‌های دیگر به عنوان نسخه ثابت در نظر گرفت؛ مقدار واقعی باید از روی مشخصات محصول و طراحی کف تعیین شود.

اشتباهات رایج در مصرف الیاف بتن

• انتخاب محصول فقط بر اساس قیمت هر کیلو: دو الیاف با وزن مصرفی یکسان الزاماً عملکرد یکسانی ندارند.
• تعیین مقدار مصرف بدون توجه به عملکرد: یک عدد مانند 20 یا 25 kg/m³ به خودی خود معیار طراحی نیست.
• افزایش آب برای جبران افت کارایی: این کار می‌تواند نسبت آب به سیمان را افزایش داده و عملکرد بتن را کاهش دهد.
• مخلوط‌نشدن مناسب الیاف: ایجاد گلوله‌های الیاف باعث توزیع نامناسب مسلح‌کننده می‌شود.
• حذف اشتباه درزها: الیاف جایگزین طراحی صحیح درزهای انقباضی و اجرایی نیستند.
• نادیده گرفتن عمل‌آوری: بتن الیافی نیز به کیورینگ صحیح نیاز دارد.
• فرض اینکه هر الیافی نقش سازه‌ای دارد: الیاف میکروسنتتیک معمولی برای کنترل ترک اولیه ساخته شده‌اند و نباید بدون مستندات فنی به عنوان مسلح‌کننده سازه‌ای در نظر گرفته شوند.
• عدم اجرای قطعه آزمایشی: در پروژه‌های صنعتی بزرگ بهتر است قبل از اجرای کل کف، عملکرد بتن و روش پرداخت در یک ناحیه آزمایشی بررسی شود.

راهنمای انتخاب الیاف برای پروژه

برای انتخاب دقیق، فقط پرسیدن «چند کیلو الیاف در بتن بریزیم؟» کافی نیست. مشخصات زیر باید در درخواست فنی پروژه تعیین شود:

• نوع کف و کاربری ساختمان
• ضخامت دال بتنی
• مقاومت فشاری مورد نیاز بتن
• نوع و شدت بارگذاری
• نوع چرخ و تعداد تردد وسایل نقلیه
• بارهای متمرکز و قفسه‌بندی
• مشخصات بستر و زیرسازی
• فاصله و جزئیات درزها
• نوع الیاف
• طول، قطر و نسبت ظاهری الیاف
• مقاومت کششی الیاف
• مقدار مصرف پیشنهادی سازنده
• مقاومت باقیمانده یا نتایج آزمون عملکردی، در صورت کاربرد سازه‌ای
• شرایط محیطی، به‌خصوص در محیط‌های خورنده

در نهایت، بهترین روش آن است که به جای انتخاب الیاف صرفاً بر پایه وزن مصرفی، عملکرد مورد انتظار بتن الیافی مشخص شود و محصولی انتخاب شود که بتواند آن عملکرد را در آزمایش و طراحی پروژه تأمین کند.

جمع‌بندی

الیاف بتن کفسازی یکی از ابزارهای مهم برای ارتقای عملکرد کف‌های بتنی هستند، اما یک محصول واحد با مقدار مصرف ثابت برای همه پروژه‌ها وجود ندارد. الیاف میکروسنتتیک بیشتر برای کنترل ترک‌های پلاستیک، الیاف ماکروسنتتیک برای کنترل ترک و افزایش چقرمگی و برخی کاربردهای سازه‌ای، و الیاف فولادی برای کف‌های صنعتی و شرایطی که مقاومت پس از ترک اهمیت دارد، مورد استفاده قرار می‌گیرند.

برای یک انتخاب حرفه‌ای، باید ابتدا نوع بارگذاری و سطح عملکرد مورد نیاز مشخص شود و سپس نوع الیاف، مقدار مصرف، طرح اختلاط، ضخامت کف و جزئیات درزها تعیین شوند. استانداردهایی مانند ASTM C1116/C1116M، ASTM A820/A820M، EN 14889-1، EN 14889-2 و EN 14651 در مشخصات و ارزیابی بتن و الیاف مورد استفاده قرار می‌گیرند.

در پروژه‌های صنعتی، توصیه می‌شود قبل از تصمیم‌گیری نهایی، مشخصات فنی الیاف، آزمایش عملکرد بتن الیافی و طراحی کف به‌صورت یکپارچه بررسی شوند؛ زیرا عملکرد نهایی کف فقط به «مقدار الیاف» وابسته نیست و به مجموعه‌ای از عوامل سازه‌ای و اجرایی بستگی دارد.
